介紹

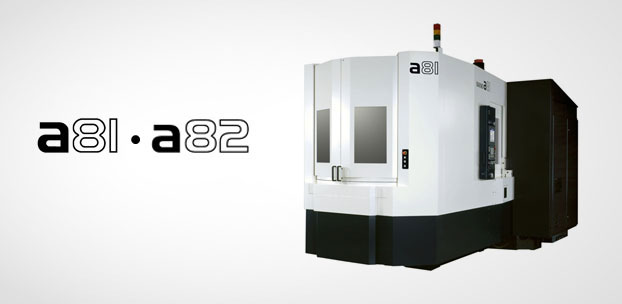

最適合鑄件，鋁合金等汽車、工程機械、農用機械的大批量加工的臥式加工中心。
特征
結構

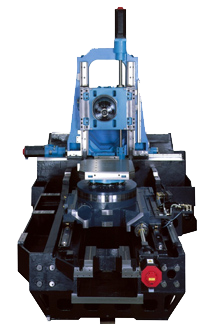

三點支承系統
由于采用了三點支承系統，能夠迅速地安裝機床，當 工廠布局變更時，能夠非常方便地移動機床的位置。 另外，也無需進行水平調整維護。
滾珠絲杠冷卻
長時間高速移動會使絲杠發熱，從而影響到精度和加工能力。為了控制這種發熱，采用絲杠中空油冷、保證絲杠與床身等溫。
主軸加速到最高轉速10,000 min-1僅需2.4秒。而且能以2,500 min-1的速度 剛性攻絲，大大縮短了大型零件的加工時間。
|
主軸轉速范圍
|
|
20 – 10,000 min-1
|
|
主軸驅動馬達（標配）
|
|
30/25 kW
(15 min/cont.)
|
|
主軸內徑/外徑直徑
|
|
110/170 mm
|
|
主軸啟動時間
|
|
3.8 sec(10,000 min-1)
1.4 sec(5,000 min-1)
|
|
主軸扭矩特性
|
|
488/304 N-m (25% ED/cont.)
|
運動控制
超級GI.4控制進一步提升了牧野加工中心的高速性能。
平均縮短15%到30%的模具加工時間。
超級GI.4控制尤其是高轉速高進給時，能發揮它最大的效率。
*與超級GI.3控制相比
專家5控制器
采用Windows界面和觸摸屏操作，大大提高了操作性。
同時，標配了能夠集中管理各種不同數據的「數據管理中心功能」，并強化了網絡功能，可以像使用個人電腦一樣簡單的傳輸文件和編輯程序。

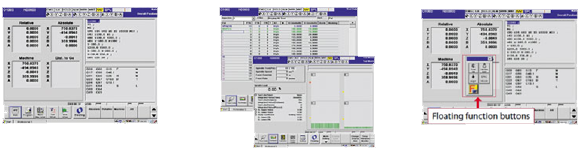

便捷的主菜單屏幕和NC程序屏幕 各種類型刀具的集中管理 觸摸屏操作
切屑管理
快速排屑
高速加工的高生產率所帶來的切屑量是驚人的。為了確保切屑可靠去除，加工室里的擋板幾乎呈垂直的構造，切屑與主軸頭部和頂部噴出的冷卻液一起流入工作臺正下方寬敞的中心切屑槽內，將與冷卻液一起被沖刷到機身外部。附帶過濾功能的提升排屑器，能確保始終供應清潔的冷卻液。
通過主軸頭部8個噴嘴冷卻液系統，頂部噴淋冷卻液系統，中心切屑槽和床身冷卻系統及提升排屑器這些標準配置，提高了連續加工的穩定性及表面質量。
|
